DIGITAL OSIROSCOPE TDS2014

コントロールには、Officeに付属するVisualBasic for Applicationsを利用します。
標準モジュールのModule1にGPIBのアドレスの設定・測定間隔・測定回数、rsGPIBにAPIの宣言をしています。
フォーム（UserForm1）にプログラムを記述しています。
プログラムの使用方法はExcel内の使用方法シートに記述していますので参照してください。

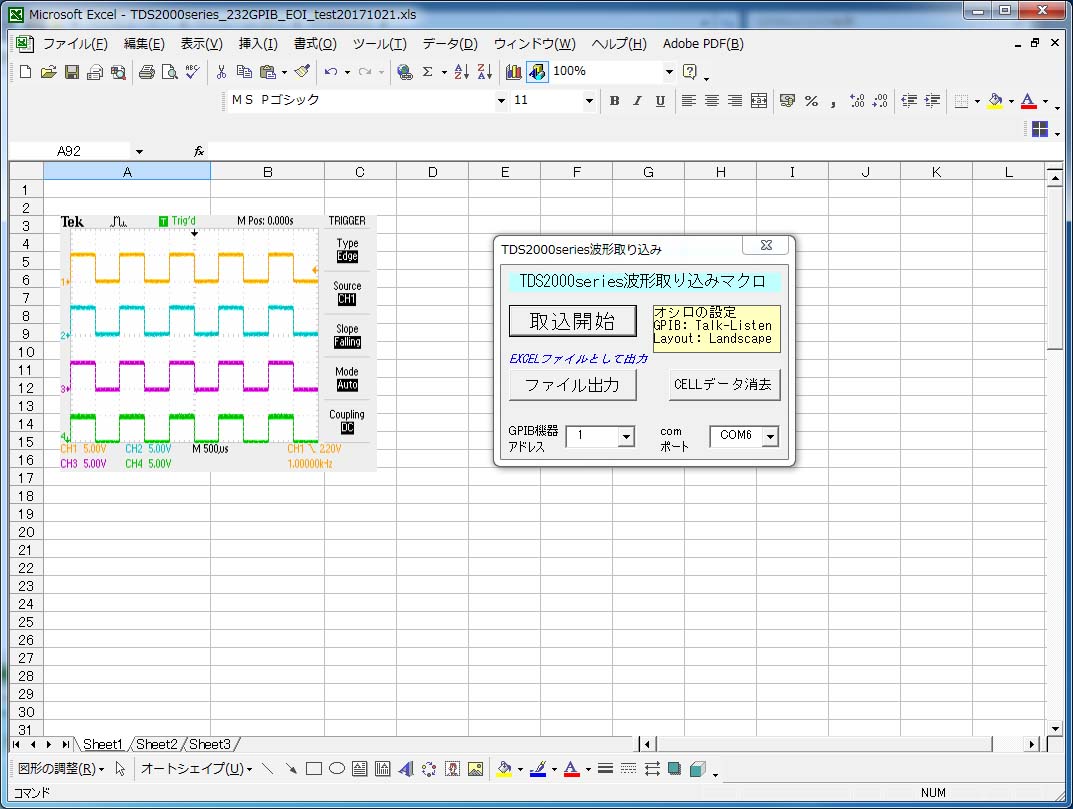

●動作例（取り込み）

●測定器本体（TDS2014）の設定

GPIB：　Talk-Listen
Layout ：　Landscape
Format：　BMP (コマンドでも送っているので、設定しなくてもOK)

＊波形（図形）データはビットマップデータで送ってきますので、hp2xx.exeは、不要です。

TDS2014プログラム例　
＊データは、バイナリーのBMPデータですので、アスキー文字で、終了が判断できません。そのため標準モジュールrsGPIBの
EOIやエラーを無視して、データ数で終了を判断しています。したがって、他のプログラム例と標準モジュールrsGPIBの一部が、
異なります。（TDS2014専用になっています。）
